Quelle est la différence entre le principe de coupe des cisailles à disque et celui des cisailles pour tôles épaisses ?
vues : 32242
auteur : Mr. Jiang
temps de mise à jour : 2022-04-14 15:20:59
Les cisailles à disques et les cisailles pour feuilles épaisses sont fondamentalement différentes en principe, à part la grande différence d’épaisseur. Comme leur nom l’indique, la cisaille pour feuilles épaisses sert à couper des feuilles plus épaisses (l’épaisseur maximale reste celle d’une feuille), et l’épaisseur de la feuille d’aluminium ou de cuivre est d’environ 0,02 à 0,1 mm. Ce type de coupe provient entièrement du refendage sur une bobineuse ou une refendeuse de papier. Son couteau supérieur est un couteau en forme de disque avec un centre légèrement concave qui forme un angle de coupe, et le couteau inférieur est un couteau de fond cylindrique concave avec un angle de coupe plus grand. Sous l’action d’un ressort ou d’un petit vérin, lorsque le couteau supérieur en disque est pressé contre le plan du couteau de fond cylindrique, une unité de cisaillement est formée. Cette coupe présente deux caractéristiques :
1. Il n’y a pas de jeu horizontal entre les couteaux supérieur et inférieur, mais il y a une pression latérale.
2. Pendant le processus de cisaillement, la feuille n’a aucun support, de sorte que la force de cisaillement et le moment de cisaillement des couteaux supérieur et inférieur ne peuvent être équilibrés, ce qui endommage le bord de la bande.
Ces deux caractéristiques n’auront aucun effet sur la feuille de papier, car la feuille de papier n’est pratiquement pas rigide, mais cela aura un effet sur la feuille métallique épaisse. Par conséquent, pour certaines entreprises dont l’épaisseur de coupe se situe dans la zone de transition de 0,05 à 0,1 mm, les cisailles traditionnelles pour feuilles épaisses sont progressivement transformées en cisailles à disques. Comparées aux cisailles pour feuilles épaisses, les cisailles à disques fonctionnent de manière complètement différente.
1. Il n’y a pas de jeu horizontal entre les couteaux supérieur et inférieur, mais il y a une pression latérale.
2. Pendant le processus de cisaillement, la feuille n’a aucun support, de sorte que la force de cisaillement et le moment de cisaillement des couteaux supérieur et inférieur ne peuvent être équilibrés, ce qui endommage le bord de la bande.
Ces deux caractéristiques n’auront aucun effet sur la feuille de papier, car la feuille de papier n’est pratiquement pas rigide, mais cela aura un effet sur la feuille métallique épaisse. Par conséquent, pour certaines entreprises dont l’épaisseur de coupe se situe dans la zone de transition de 0,05 à 0,1 mm, les cisailles traditionnelles pour feuilles épaisses sont progressivement transformées en cisailles à disques. Comparées aux cisailles pour feuilles épaisses, les cisailles à disques fonctionnent de manière complètement différente.
1. Les couteaux de refendage ronds supérieur et inférieur (slitter knives) n’ont pas d’angle arrière et pas de pression latérale, mais il y a un jeu horizontal entre eux pour accommoder la légère déformation du bord pendant la coupe.
2. Les côtés supérieur et inférieur de la feuille sont essentiellement supportés par des anneaux de dégagement en caoutchouc (stripper rings), ce qui équilibre la force de cisaillement et le moment de cisaillement générés par les couteaux supérieur et inférieur pendant le cisaillement, et évite une grande déformation de la feuille.

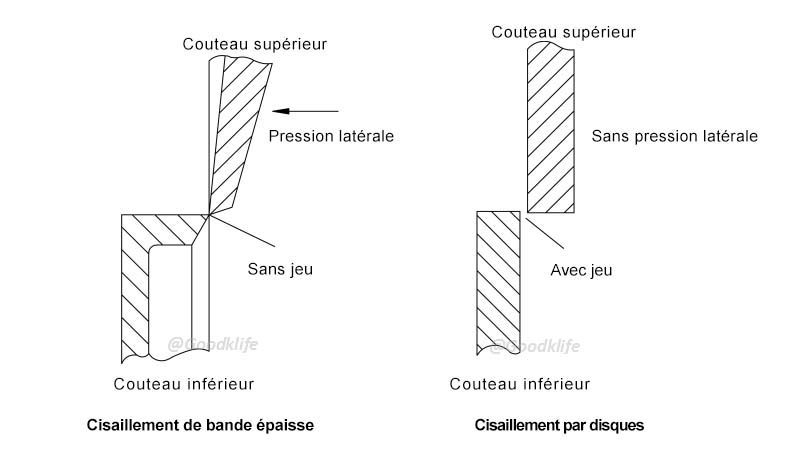

La figure 1 est un schéma des deux méthodes de coupe.
Figure 1 Différence principale entre les cisailles pour feuilles épaisses et les cisailles à disques dans le principe de coupe
