Comment choisir l'écrou hydraulique parfait pour une ligne de refendage ?
vues : 7988
auteur : Mr. Jiang
temps de mise à jour : 2021-11-19 20:05:37
La partie centrale de toute la ligne de refendage est la tête de coupe, et les outils de refendage sur la tête de coupe jouent un rôle décisif dans l'effet de coupe. Pour la machine de refendage large ultra-précise, le nombre de bandes peut atteindre plus de 60 en une fois. Le nombre d'outils de refendage sur l'arbre porte-couteaux est souvent de plusieurs centaines. Comment faire en sorte que ces outils individuels forment un système de cisaillement rigide ? L'écrou hydraulique à l'extrémité de l'arbre porte-couteaux joue un rôle essentiel. Les écrous hydrauliques qualifiés doivent non seulement fournir une pression axiale suffisante, mais aussi éviter tout desserrage et toute perte de pression pendant tout le processus de cisaillement.
Les écrous hydrauliques peuvent être classés en deux catégories selon la méthode de mise sous pression.
Le premier type est celui actionné par clé Allen avec une pression moindre (figure 1). Utilisez une clé Allen pour faire tourner une petite vis sur la circonférence extérieure ou la surface plane de l'écrou afin de comprimer l'espace de la cavité interne remplie d'huile, poussant ainsi la bague de pression à générer une pression axiale. En raison du volume limité de la petite vis, le débit de compression généré est naturellement faible et insuffisant pour pousser toute la bague de pression jusqu'à la position nécessaire. Cependant, cet écrou a l'avantage d'une opération pratique et concise. L'écrou est mis sous pression par clé Allen, et il n'y a pas besoin de remplissage ni de vidange d'huile pendant tout le processus, ce qui contribue à maintenir le poste de travail propre et ordonné. Il est plus adapté aux lignes de rognage. Une ligne de rognage nécessite quatre écrous hydrauliques. Chaque écrou hydraulique ne doit verrouiller qu'une lame. La pression de l'écrou actionné par clé Allen est suffisante pour répondre aux exigences.
Les écrous hydrauliques peuvent être classés en deux catégories selon la méthode de mise sous pression.
Le premier type est celui actionné par clé Allen avec une pression moindre (figure 1). Utilisez une clé Allen pour faire tourner une petite vis sur la circonférence extérieure ou la surface plane de l'écrou afin de comprimer l'espace de la cavité interne remplie d'huile, poussant ainsi la bague de pression à générer une pression axiale. En raison du volume limité de la petite vis, le débit de compression généré est naturellement faible et insuffisant pour pousser toute la bague de pression jusqu'à la position nécessaire. Cependant, cet écrou a l'avantage d'une opération pratique et concise. L'écrou est mis sous pression par clé Allen, et il n'y a pas besoin de remplissage ni de vidange d'huile pendant tout le processus, ce qui contribue à maintenir le poste de travail propre et ordonné. Il est plus adapté aux lignes de rognage. Une ligne de rognage nécessite quatre écrous hydrauliques. Chaque écrou hydraulique ne doit verrouiller qu'une lame. La pression de l'écrou actionné par clé Allen est suffisante pour répondre aux exigences.

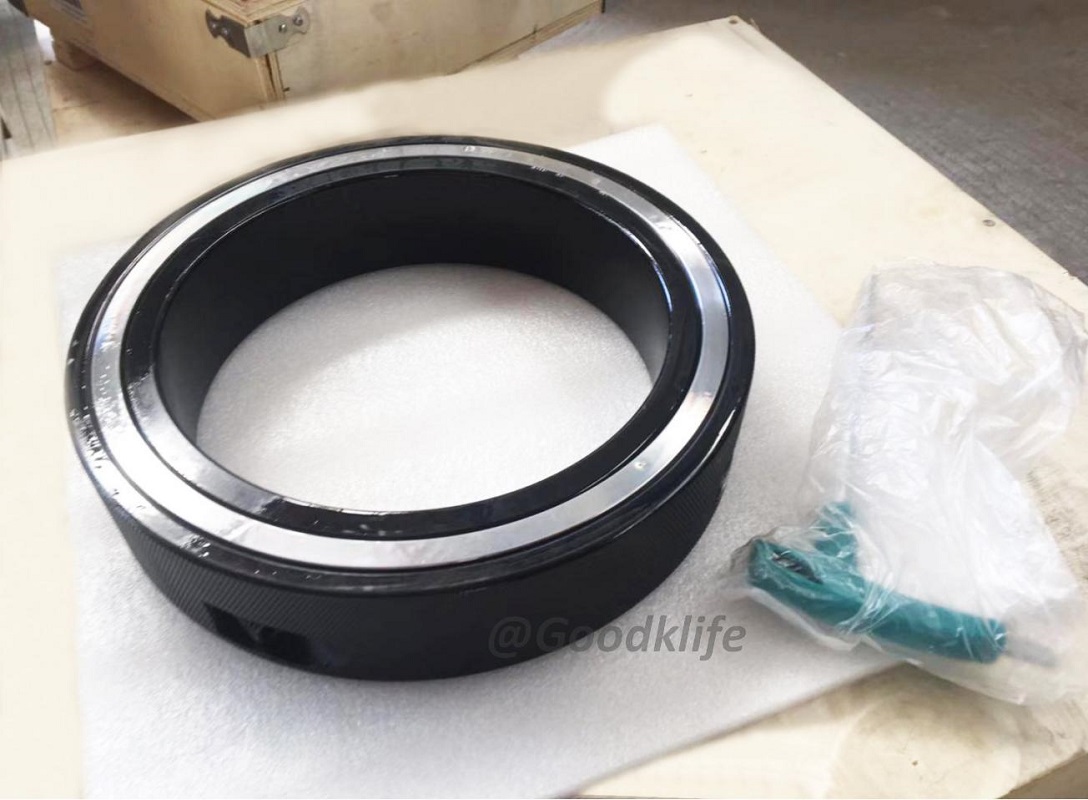

Figure 1 Écrou hydraulique actionné par clé Allen
Le second type est connecté à une pompe manuelle externe pour la mise sous pression (figure 2). La pompe manuelle est équipée d'un manomètre précis pour permettre à l'opérateur de pressuriser avec précision. Pour une même taille, la pression axiale de l'écrou pressurisé par la pompe manuelle peut être plusieurs fois supérieure à celle de l'écrou pressurisé par la clé Allen (voir figures 3&4), et la course est deux à trois fois plus grande. Pour la machine de refendage large qui refend de multiples bandes en une seule fois, nous recommandons uniquement l'écrou pressurisé par une pompe manuelle externe, car le type actionné par clé Allen ne peut pas répondre aux exigences.

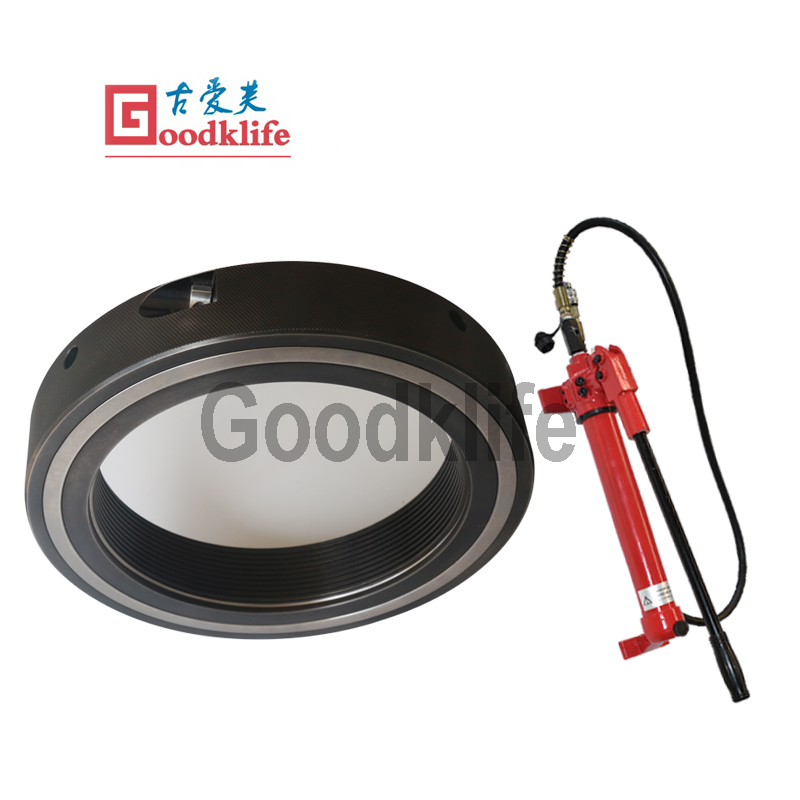

Figure 2 Écrou hydraulique actionné par pompe haute pression
Figure 3 Tableau de pression de l'écrou hydraulique actionné par clé Allen
Figure 4 Tableau de pression de l'écrou hydraulique actionné par pompe haute pression
Selon les caractéristiques du système de refendage, GOODKLIFE se concentre sur les points suivants pour garantir l'utilisation réussie des écrous hydrauliques.
►AFFICHAGE DE LA PRESSION
Nous équipons les écrous actionnés par clé Allen d'un indicateur d'affichage de la pression. En observant la couleur de l'indicateur, vous pouvez connaître rapidement le niveau de pression actuel de l'écrou.
L'écrou de pression actionné par la pompe manuelle est équipé d'un manomètre, ce qui permet à l'opérateur de contrôler facilement la pression de l'écrou.
►CONCEPTION PROFESSIONNELLE
Pour un écrou hydraulique parfait, nous devons non seulement choisir la méthode de mise sous pression, mais aussi concevoir sa pression maximale et sa course maximale. GOODKLIFE concevra les dimensions clés de l'écrou hydraulique en fonction de la taille de la bague d'espacement existante du client, de la lame de refendage en forme de disque, et de la bague d'espacement en caoutchouc . Si nécessaire, nos ingénieurs se rendront sur site pour analyser et inspecter.
Ce n'est qu'en choisissant un écrou hydraulique adapté que l'on peut garantir la rigidité de l'ensemble du système de coupe, la position et le jeu corrects des lames supérieure et inférieure, et l'élimination dans une certaine mesure des erreurs cumulées.
