Dans l'article précédent, nous avons analysé l'importance du jeu horizontal des lames supérieure et inférieure pour la qualité de la coupe et comment choisir le jeu approprié. En plus du jeu horizontal, le réglage du chevauchement (pénétration) entre les lames supérieure et inférieure est également l'une des questions les plus importantes dans la coupe des métaux, car il affecte non seulement la qualité des bandes mais aussi la durée de vie des lames.
Tout d'abord, regardons ce qu'est le chevauchement. La coupe de tout produit nécessite un « point de coupe », pour répondre à ce « point de coupe », les lames supérieure et inférieure doivent avoir un certain chevauchement. Comme le montre la figure 1, la valeur réelle du chevauchement est la distance de pénétration de la lame supérieure dans la lame inférieure.
Tout d'abord, regardons ce qu'est le chevauchement. La coupe de tout produit nécessite un « point de coupe », pour répondre à ce « point de coupe », les lames supérieure et inférieure doivent avoir un certain chevauchement. Comme le montre la figure 1, la valeur réelle du chevauchement est la distance de pénétration de la lame supérieure dans la lame inférieure.

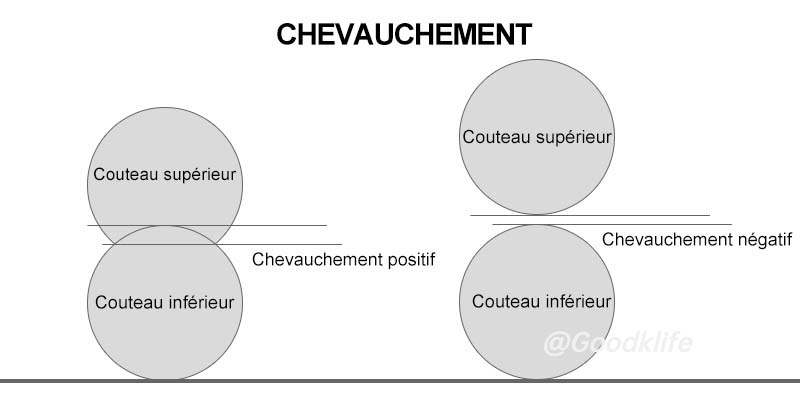

Figure 1 Diagramme schématique du chevauchement des lames circulaires supérieure et inférieure pour la coupe des métaux
Lors de la coupe de bobines minces, les lames supérieure et inférieure doivent avoir un certain chevauchement afin de compléter le cisaillement, et pour la coupe de matériaux plus épais, le chevauchement des lames est parfois négatif. Dans ce cas, les lames supérieure et inférieure ne se chevauchent pas, mais laissent un certain espace. Il n'existe pas de formule exacte pour calculer le chevauchement des lames supérieure et inférieure, et toutes les valeurs sont données comme des références dérivées empiriquement. Différents matériaux, épaisseurs, qualité des outils, lignes de coupe et de nombreux autres facteurs auront un impact sur celui-ci. La figure 2 montre la relation entre l'épaisseur de l'acier au carbone ordinaire et la quantité de chevauchement des lames. Pour les épaisseurs de bobine inférieures à 1,2 mm, le chevauchement est proportionnel à l'épaisseur de la bobine, et lorsque l'épaisseur est supérieure à 1,2 mm, la relation est inversement proportionnelle. Lorsque l'épaisseur de la bobine atteint 4 mm ou plus, les lames supérieure et inférieure ne se chevauchent plus. La figure 2 n'est que la courbe de relation entre le chevauchement et l'épaisseur de la bobine lors de la coupe de l'acier au carbone ordinaire. Les graphiques pour d'autres matériaux seront différents, mais la tendance générale est similaire.
Figure 2 Relation entre l'épaisseur de l'acier au carbone ordinaire et la quantité de chevauchement des lames
Dans le processus de production réel, nous devons continuer à explorer la situation réelle pour trouver la courbe de données de chevauchement la plus appropriée. Il existe une règle d'or concernant le réglage de la quantité de chevauchement : plus le chevauchement est petit, mieux c'est, à condition que la coupe complète soit satisfaite. Cette quantité minimale de chevauchement peut être trouvée par plusieurs coupes d'essai. Cependant, en raison de la faible vitesse pendant la coupe d'essai, la vitesse de coupe formelle est souvent beaucoup plus rapide, et si les données obtenues pendant la coupe d'essai sont utilisées complètement, cela produira une situation où les bandes du milieu ne sont pas complètement coupées. Pour éviter cela, le chevauchement pendant la coupe formelle devrait être légèrement plus grand que les données obtenues pendant la coupe d'essai. Pour plus de questions techniques sur la coupe des métaux, n'hésitez pas à nous contacter.
