Comment choisir un écrou hydraulique pour une ligne de refendage de haute précision ? Quelle est la différence entre un siège flottant et un écrou hyd
vues : 9428
auteur : Mr. Jiang
temps de mise à jour : 2020-03-12 20:17:00
Pour les lignes de refend modernes, la précision des outils de refend est très importante. Bien que tous les outils soient fabriqués avec un haut niveau de précision, l'erreur cumulative ne peut être absolument évitée, en particulier pour les lignes de refend avec arbre long. Dans cette situation, si nous utilisons toujours un écrou mécanique, la pression n'est pas suffisante. Dans cet article, nous parlons principalement de la différence entre le Siège Flottant et l'Écrou Hydraulique.Pour plus d'informations sur l'écrou hydraulique, vous pouvez consulter un autre article.
Siège Flottant (Floating Seat)
Le diamètre intérieur (ID) du Siège Flottant est le même que celui de la Lame de Refendeuse, des Bagues Décapeuses Collées (BSR) et des Entretoises. S'il y a une clavette sur l'arbre, le Siège Flottant doit également avoir une rainure de clavette. Reportez-vous à la figure 1, le Siège Flottant est généralement installé sur la section arrière de l'arbre, puis une ou deux entretoises épaisses. Après l'entretoise épaisse, un écrou mécanique doit être installé. La plupart des Sièges Flottants ont une plage de serrage de 1 à 2 mm. Avec une conception spéciale, il peut également obtenir une plage de serrage d'environ 4 mm. Du fait de son mécanisme de fonctionnement, le Siège Flottant entraîne inévitablement les problèmes suivants.
1. Faisant partie des entretoises, le Siège Flottant n'est pas aussi précis que les autres outils de refend. Ainsi, il apporte inévitablement des effets négatifs aux erreurs cumulatives.
2. À l'extrémité des arbres, il y a un écrou mécanique qui est installé avec un marteau. Une telle opération n'est pas bonne pour les pièces de précision, telles que les roulements.
3. Pendant le fonctionnement de la machine de refend, l'écrou mécanique commencera lentement à se desserrer. La rigidité de toute la tête de refend sera insuffisante. Et le jeu ne peut pas être garanti car les entretoises minces avec une mauvaise planéité ne peuvent pas être aplanies.
Écrou Hydraulique (Hydraulic Nut)
L'Écrou Hydraulique est installé à l'extrémité de l'arbre, comme le montre la figure 2. Cela signifie que l'arbre entier est uniquement recouvert d'outils de refend de haute précision. Les erreurs cumulatives seront au niveau le plus bas. Contrairement au Siège Flottant, l'Écrou Hydraulique a un diamètre intérieur fileté et la direction de ce filetage est opposée au sens de rotation de l'arbre. Pendant le fonctionnement de la ligne de refend, l'Écrou Hydraulique se resserrera. En même temps, le diamètre intérieur fileté de l'Écrou Hydraulique créera également une pression lorsque nous mettrons l'écrou sous pression, ce qui peut également garantir que l'écrou hydraulique ne se desserrera pas.
D'une manière générale, que ce soit pour la facilité d'utilisation ou l'effet d'utilisation, l'Écrou Hydraulique est bien meilleur que le Siège Flottant.
Siège Flottant (Floating Seat)
Le diamètre intérieur (ID) du Siège Flottant est le même que celui de la Lame de Refendeuse, des Bagues Décapeuses Collées (BSR) et des Entretoises. S'il y a une clavette sur l'arbre, le Siège Flottant doit également avoir une rainure de clavette. Reportez-vous à la figure 1, le Siège Flottant est généralement installé sur la section arrière de l'arbre, puis une ou deux entretoises épaisses. Après l'entretoise épaisse, un écrou mécanique doit être installé. La plupart des Sièges Flottants ont une plage de serrage de 1 à 2 mm. Avec une conception spéciale, il peut également obtenir une plage de serrage d'environ 4 mm. Du fait de son mécanisme de fonctionnement, le Siège Flottant entraîne inévitablement les problèmes suivants.
1. Faisant partie des entretoises, le Siège Flottant n'est pas aussi précis que les autres outils de refend. Ainsi, il apporte inévitablement des effets négatifs aux erreurs cumulatives.
2. À l'extrémité des arbres, il y a un écrou mécanique qui est installé avec un marteau. Une telle opération n'est pas bonne pour les pièces de précision, telles que les roulements.
3. Pendant le fonctionnement de la machine de refend, l'écrou mécanique commencera lentement à se desserrer. La rigidité de toute la tête de refend sera insuffisante. Et le jeu ne peut pas être garanti car les entretoises minces avec une mauvaise planéité ne peuvent pas être aplanies.
Écrou Hydraulique (Hydraulic Nut)
L'Écrou Hydraulique est installé à l'extrémité de l'arbre, comme le montre la figure 2. Cela signifie que l'arbre entier est uniquement recouvert d'outils de refend de haute précision. Les erreurs cumulatives seront au niveau le plus bas. Contrairement au Siège Flottant, l'Écrou Hydraulique a un diamètre intérieur fileté et la direction de ce filetage est opposée au sens de rotation de l'arbre. Pendant le fonctionnement de la ligne de refend, l'Écrou Hydraulique se resserrera. En même temps, le diamètre intérieur fileté de l'Écrou Hydraulique créera également une pression lorsque nous mettrons l'écrou sous pression, ce qui peut également garantir que l'écrou hydraulique ne se desserrera pas.
D'une manière générale, que ce soit pour la facilité d'utilisation ou l'effet d'utilisation, l'Écrou Hydraulique est bien meilleur que le Siège Flottant.

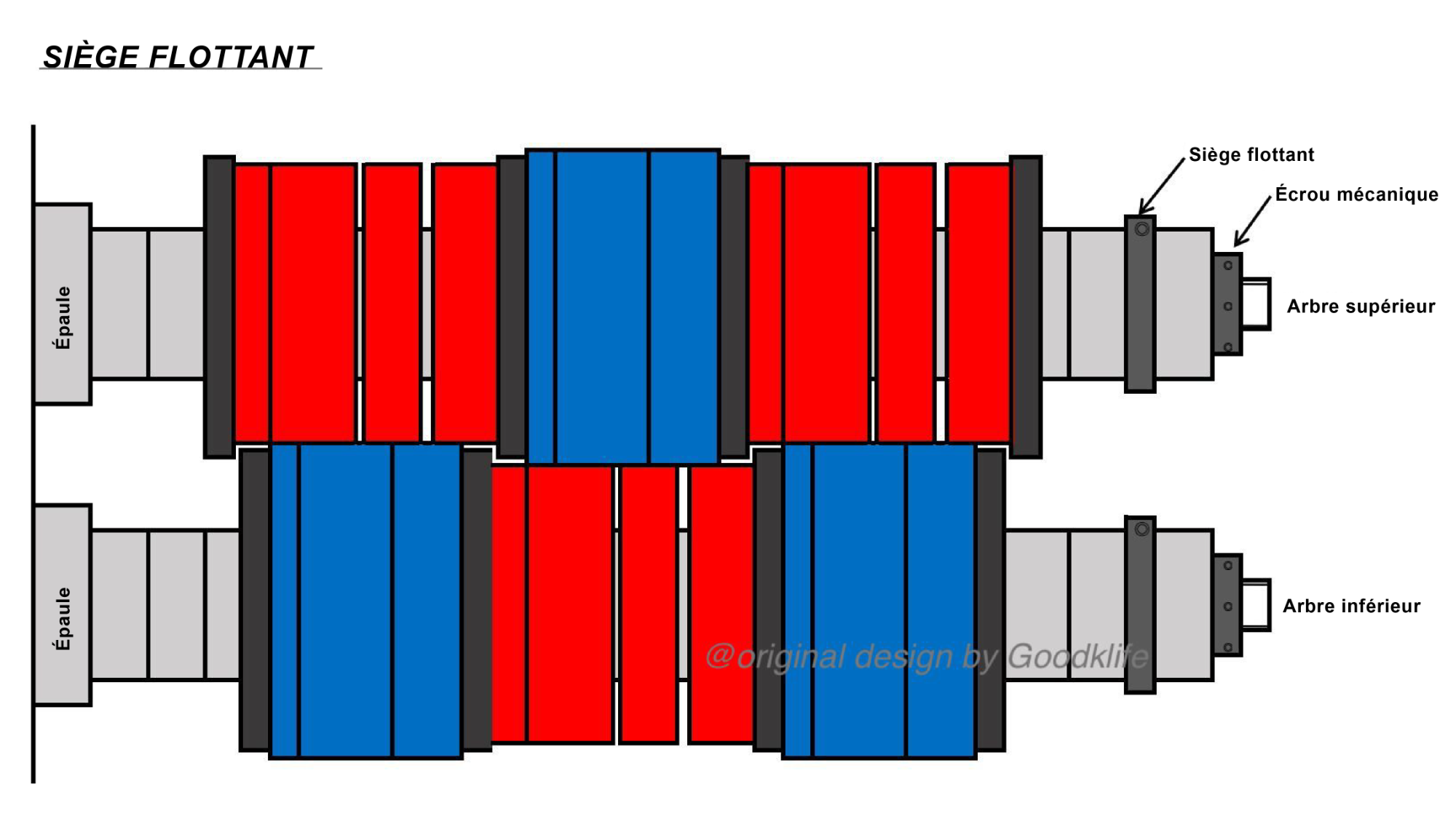

Fig. 1 Siège Flottant

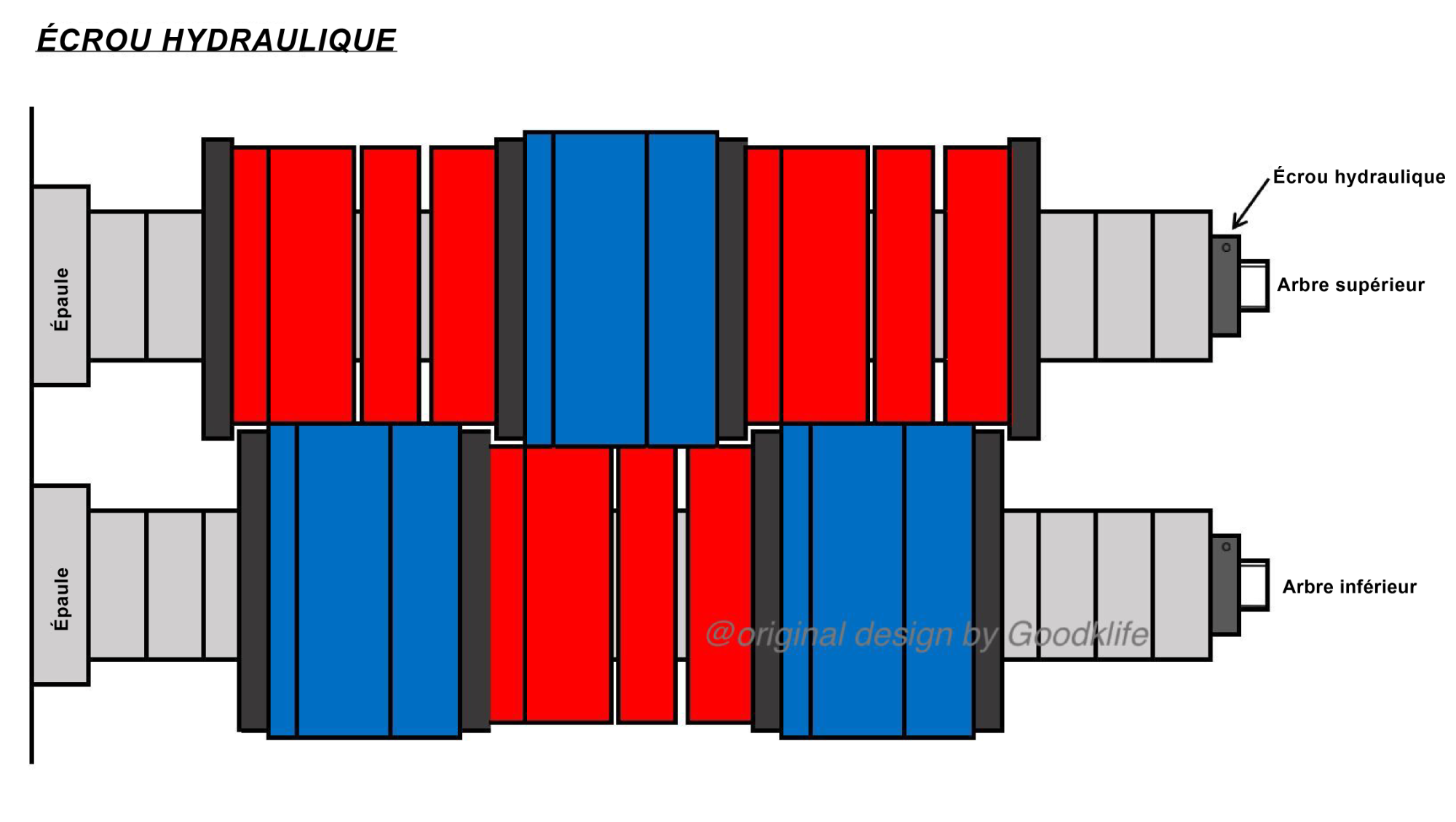

Fig. 2 Écrou Hydraulique
