L'arbre de coupe de la machine à refendre a-t-il besoin d'une rainure de clavette ?
vues : 3937
auteur : Andy
temps de mise à jour : 2025-11-16 16:17:00
Dans l'industrie du refendage, les opinions divergent souvent sur la nécessité des rainures de clavette pour l'arbre de coupe. En réalité, cette question ne peut pas être répondue par un simple "oui" ou "non". La clé réside dans la compréhension des caractéristiques des forces pendant le cisaillement et dans la prise en compte globale de la configuration de la machine de refendage et du matériau à couper.

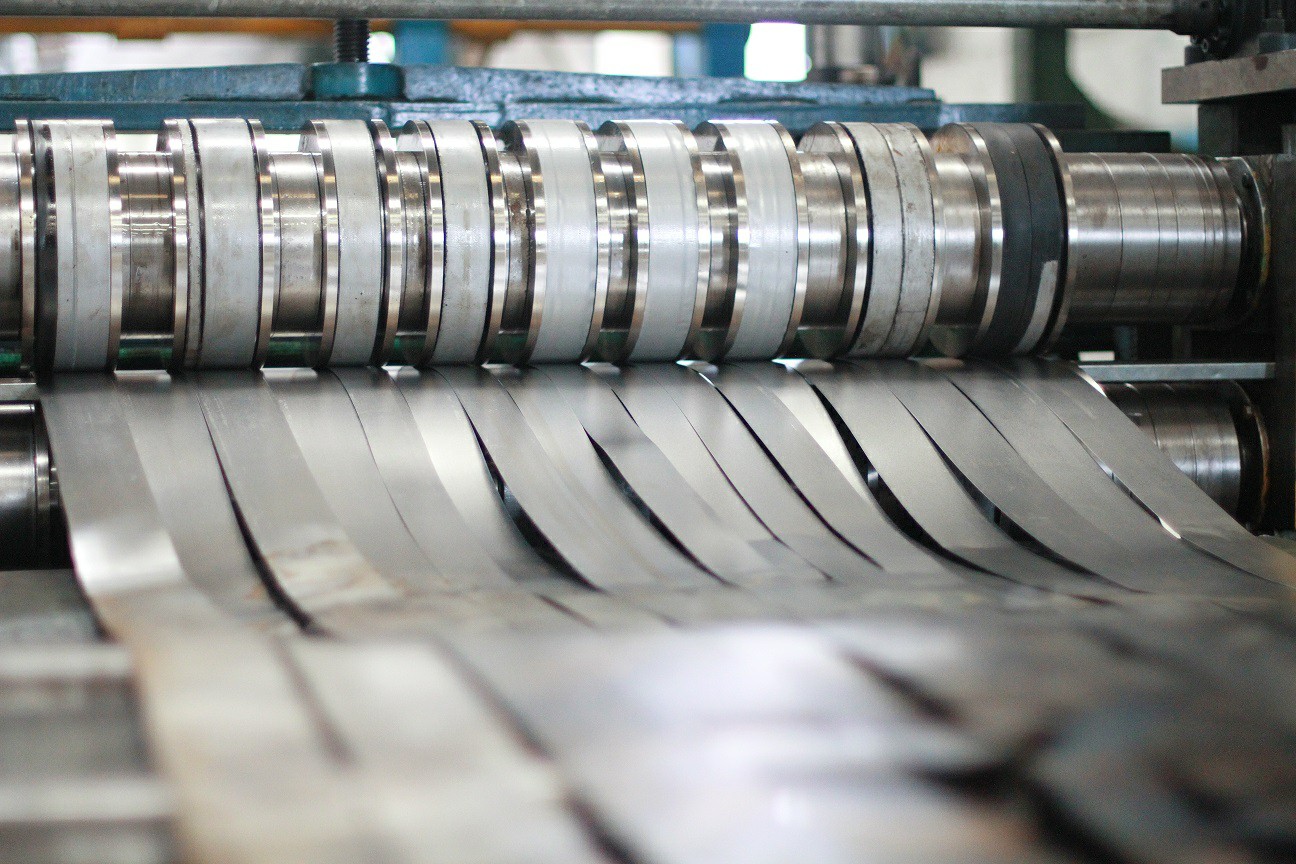

Pendant le refendage, la lame supporte principalement la force de cisaillement verticale, qui est partagée par les arbres de coupe supérieur et inférieur. Cependant, parmi toutes les forces générées pendant le cisaillement, il existe une composante tangentielle facilement négligée qui tend à faire tourner la lame, la bague d'éjection, etc., le long de l'arbre de coupe. Cette rotation, bien que petite, existe bel et bien, et donc certaines machines utilisent souvent des rainures de clavette sur l'arbre de coupe et les outils de refendage associés pour supprimer cette rotation.
Cependant, les rainures de clavette ne sont pas sans inconvénients. L'ajout de rainures de clavette augmente la difficulté d'usinage et les coûts de fabrication, et augmente également le risque de déformation des pièces en raison de l'asymétrie de la section transversale de l'arbre de coupe, réduisant considérablement l'efficacité du changement d'outil. Plus important encore, tous les matériaux ne génèrent pas un couple tangentiel suffisant pour nécessiter un positionnement par clavette.
Lors de l'usinage du cuivre, de l'aluminium et de l'acier inoxydable plus minces que 0,5 mm, la résistance au cisaillement est très faible et la force tangentielle est négligeable. Dans ces cas, les écrous hydrauliques couramment utilisés dans les machines de refendage fournissent une force de serrage axiale importante. Le frottement généré par ce serrage est suffisant pour verrouiller fermement l'outil en place, garantissant sa stabilité. Par conséquent, dans les lignes de refendage avec des charges légères, des matériaux minces, de multiples positions d'outils et équipées d'écrous hydrauliques, l'arbre de coupe peut complètement se passer d'une rainure de clavette. À l'inverse, lors du traitement de l'acier à haute résistance, des tôles épaisses et d'autres matériaux avec des charges de cisaillement importantes, le couple tangentiel augmente significativement, et le frottement peut ne pas être suffisant pour résister complètement à la déviation angulaire de l'outil. Dans ces conditions, une rainure de clavette reste une conception structurelle nécessaire et efficace.
La clé de l'existence d'une rainure de clavette réside dans le fait qu'elle est nécessaire, et non dans le fait qu'elle doit être utilisée. Il n'y a pas de réponse unique à la question de savoir si une rainure de clavette est nécessaire. L'approche véritablement raisonnable est de juger de manière globale sur la base de facteurs tels que les caractéristiques du matériau cisaillé, l'assemblage de l'outil et si la force de serrage à haut frottement de l'écrou hydraulique est suffisante. L'objectif de conception de l'arbre de coupe est unique : garantir que l'assemblage de l'outil reste stable, précis et sûr dans toutes les conditions de travail.
